Обратный инжиниринг - это процесс исследования физического изделия с целью получения конструкторской документации на изделие и его точной трехмерной модели. В основе метода обратного инжиниринга лежит 3D сканирование, которое позволяет получить 3D модель исследуемого изделия, внести в нее функциональные или косметические правки, а затем отправить на промышленное производство. 3D сканирование позволяет быстро получить максимально точную цифровую модель объекта с учетом всех размерностей без использования сложных измерительных инструментов.

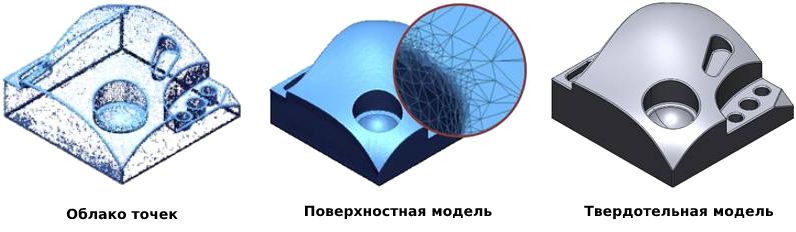

Полученные таким методом 3D модели обрабатываются для получения возможности редактирования и машинного анализа. Это бесконтактная технология, которая в цифровом виде фиксирует форму физических объектов с использованием линий лазерного излучения и преобразует эти данные в так называемое «облако точек» данных о поверхности объекта.

alert-img

Результаты 3D сканирования используются для:

  • обратный инжиниринг
  • анализ геометрии
  • метрологический контроль
  • межоперационный контроль
  • анализ износа
  • цифровое архивирование
  • выпуск документации
  • 3D сканеры измеряют как мелкие детали изделия, так и целые архитектурные сооружения. Результатом сканирования является получение точной компьютерной трехмерной модели сканируемого объекта для последующей 3D печати или обратного инжиниринга.

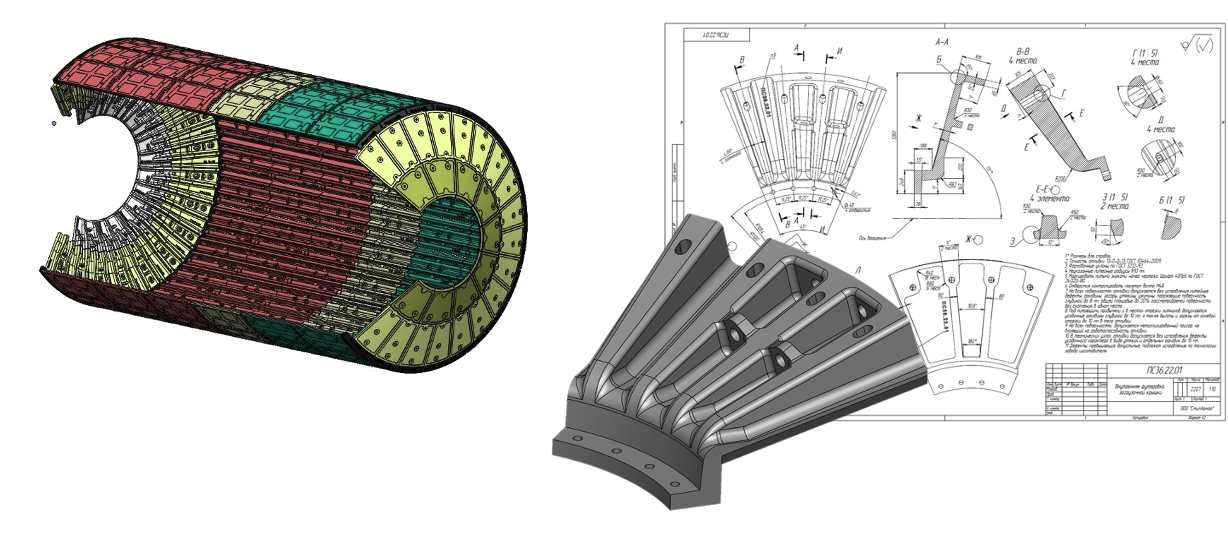

    Результатом работ является полигональная модель в формате .STL, для возможности редактирования которой применяется процесс параметризации. Параметрическое моделирование существенно отличается от обычного двумерного черчения или трёхмерного моделирования.

    Конструктор в случае параметрического проектирования создаёт математическую модель объектов с параметрами, при изменении которых происходят изменения конфигурации детали, взаимные перемещения деталей в сборке.

    Параметрическое моделирование (параметризация) - моделирование (проектирование) с использованием параметров элементов модели и соотношений между этими параметрами.

    Параметризация позволяет за короткое время «проиграть» (с помощью изменения параметров или геометрических соотношений) различные конструктивные схемы и избежать принципиальных ошибок. Преобразование скана в CAD модель осуществляется с помощью ПО Geomagic Design X.

    Geomagic Design X - программное обеспечение для перевода данных 3D-сканирования в САПР, обратного инжиниринга и создания редактируемых параметрических моделей. Это единственное в своем роде ПО с автоматическим или пошаговым созданием параметрической модели, невероятно точным совмещением поверхностей 3D-сканов органических объектов, возможностью редактирования полигональных сеток и обработки облака точек.
