Специалисты Центра инжиниринга Технопарка «Университетский» в своей работе используют следующее оборудование:

3D-СКАННЕРЫ

Мобильный 3D-сканер Scantech KSCAN Magic

  • режим сканирования – сверхбыстрое, сверхтонкое, сканирование большой площади
  • сканирование глубоких отверстий
  • доверительная вероятность сканирования – 95%
  • скорость сканирования – до 1 350 000 измерений/сек
  • точность – 0,02 мм
  • область сканирования – до 1440х860 мм
  • наличие системы фотограмметрии
  • разрешение – до 0,01 мм
  • может использоваться в целях метрологической экспертизы
  • внесен в гос. реестр средств измерения

 сканер 1.png
Мобильный 3D-сканер Creaform Go!SCAN 50

  • скорость измерений – 550 000 измерений/сек
  • область сканирования – 380х380 мм
  • разрешение – 0,5 мм
  • точность – до 0,1 мм
  • объемная точность – 0,3 мм/м
  • методы позиционирования – геометрия/цвет/метки
  • диапазон размеров объекта (рекомендуемый) – 0,3-3 м
 сканнер 2.png
Профессиональный стационарный 3D-сканер Solutionix Rexcan 4
  • принцип сканирования – оптическая триангуляция
    с фазовым смещением
  • две оптические камеры
  • точность – от 0,03 мм
  • расстояние сканирования – 430-1330 мм
  • угол триангуляции – 10°, 25°

ЛАЗЕРНЫЕ ТРЕКЕРЫ API и LEICA
Лазерный трекер – измерительный прибор, в основе работы которого лежит принцип слежения за отражателем с помощью луча лазера для точного измерения и обследования свойств объекта в трехмерном пространстве с целью создания прототипов изделий, оптимизации процессов и решения имеющихся задач.

Применение лазерных трекеров:
  • Контроль геометрии крупногабаритных изделий;
  • Сборка крупногабаритных изделий;
  • Контроль сложных криволинейных поверхностей;
  • Настройка стапелей, сборочных линий, сварочных кондукторов;
  • Калибровка крупногабаритных станков с ЧПУ;
  • Разметка отливок под механическую обработку;
  • Определений деформаций объектов при проведении различных испытаний;
  • Решение задач аэрокосмической промышленности.


ТВЕРДОМЕРЫ
 Портативный программируемый динамический твердомер ТЭМП-2
  • диапазон измерения по шкале Роквелла – 22-68 HRC
  • диапазон измерения по шкале Бриннелля – 100-450 HB
  • диапазон измерения по шкале Виккерса – 100-950 HV
  • диапазон измерения по шкале Шора – 22-99 HSD
  • длительность измерения – 1,0 сек
  • минимальная масса контролируемого изделия – 1,5 кг
  • толщина стенки контролируемого изделия – не менее 6 мм
  • диапазон рабочих температур – от -20 до +60 ℃
 ТВЕРТОМЕР 1.jpg
 Универсальный стационарный твердомер Verzus 750 CCD
  • диапазон нагрузки – от 1 кгс до 250 кгсшкалы Роквелла – A, B, C, D, E, F, G, H, K, L, M, P, R, S, V,
    15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W,
    15X, 30X, 45X, 15Y, 30Y, 45Y
  • шкалы по Виккерсу – HV/1кгс, 2кгс, 3кгс, 4кгс, 5кгс, 10кг, 20кгс, 30кгс, 50кгс, 100кгс, 120кгс
  • шкалы по Бринеллю – HB1/1кгс, 2.5кгс, 5кгс, 10кгс, 30кгс
    HB2.5/6.25кгс, 15.625кгс, 31.25кгс, 62.5кгс, 187.5кгс
    HB5/25кгс, 62.5кгс, 125кгс, 250кгс
    HB10/100кгс, 250кгс

СПЕКТРОМЕТР

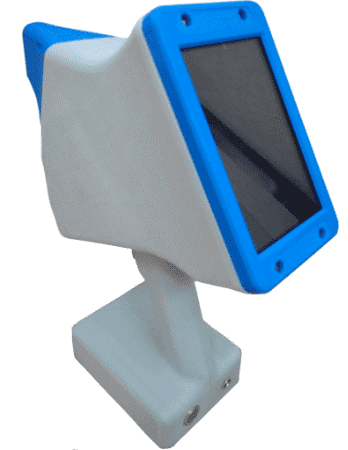

 Портативный лазерный анализатор металлов ЛИС-02
  • источник излучения – импульсный DPSS-лазер 1064 нм
  • диаметр луча в точке измерения – 50 мкм
  • длительность измерения – от 1,0 сек
  • диапазон рабочих температур – от -10 до +40 ℃


ПРОФИЛОМЕТР
 Профилометр модели 130
  • длина трассирования – от 0.25 мм до 40 мм
  • диапазон измерения по Ra – jт 0.004 µм до 50 µм
  • степень точности – 1 степень, погрешность 2%, повторяемость 0.2%
  • список измеряемых параметров – класс шероховатости по ГОСТ 2789 и по ISO 1302
    ISO 4287: Ra, Rz, Rc, Rt, Rp, Rv, Rq, Rsk, Rku, RSm, RΔq, Rmr
    ГОСТ 25142: Ra, Rz, Rmax, Rp, Rv, Rq, Sm, S, λq, λa, L0, l0, D, Δq, Δa, ηp, tp, tp1, tp2

ТОЛЩИНОМЕРЫ
 Магнитный толщиномер покрытий МТ-2007
  • диапазон измерения – 5-2000 мкм
  • диапазон показаний – 0-5000 мкм
  • погрешность измерения – 3% + 1 мкм
  • минимальная толщина основания – 1 мм
  • минимальный радиус кривизны – 25 мм
  • диаметр минимальной зоны контроля – 20 мм
  • диапазон рабочих температур – от -10 до +40 ℃
 ТОЩИНА 1.jpg
     Толщиномер ультразвуковой А1207
  • диапазон измеряемых толщин (по стали) – от 0,8 до 100 мм
  • единицы измерений – мм, дюймы
  • пределы допускаемой абсолютной погрешности - +/- (0,005Х+0,1) мм
  • диапазон устанавливаемых скоростей – 1000-9000 м/с
  • дискретность установки скорости – 1 м/с
  • дисплей – LCD
  • масса – 40 гр

       толщина 2.jpg

МИКРОСКОП
 Металлографический инвертированный исследовательский микроскоп Olympus GX51
  • оптическая система – скорректирована на бесконечность
  • фокусировка – 25 мм
  • шаг точной фокусировки – 1 мкм
  • методы наблюдения – светлое и темное поле, поляризация, DIC
  • объективы – универсальные для всех методов наблюдения 5х-250х

КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА (КИМ)

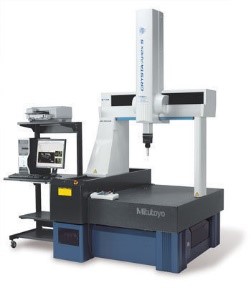

 Координатно-измерительная машина Mitutoyo CRYSTA-Apex S544
  • диапазон измерений, ось X – 505 мм
  • диапазон измерений, ось Y – 405 мм
  • диапазон измерений, ось Z – 405 мм
  • размер рабочего стола – 638*860 мм
  • материал рабочего стола – черный гранит
  • разрешение – 1 мкр
  • направляющая система – пневматические подшипники на каждой оси

СТАНКИ С ЧПУ
 Малогабаритный токарный станок с ЧПУ LABTURN 2028
  • длина заготовки (макс) – 280 мм
  • максимальный Ø установки заготовки над станиной – 200 мм
  • максимальный Ø установки заготовки над суппортом – 90 мм
  • технологический ход, ось X – 86 мм
  • технологический ход, ось Z – 155 мм
     Малогабаритный фрезерный станок с ЧПУ LABCENTER 260
  • технологический ход, ось X – 251 мм
  • технологический ход, ось Y – 168 мм
  • технологический ход, ось Z – 180 мм
  • размеры стола – 400*145 мм
  • максимальная нагрузка стола – 20 кг
  • Т-образные пазы – 3 шт.

Со стоимостью услуг вы можете ознакомиться в прайс-листе по ссылке.
